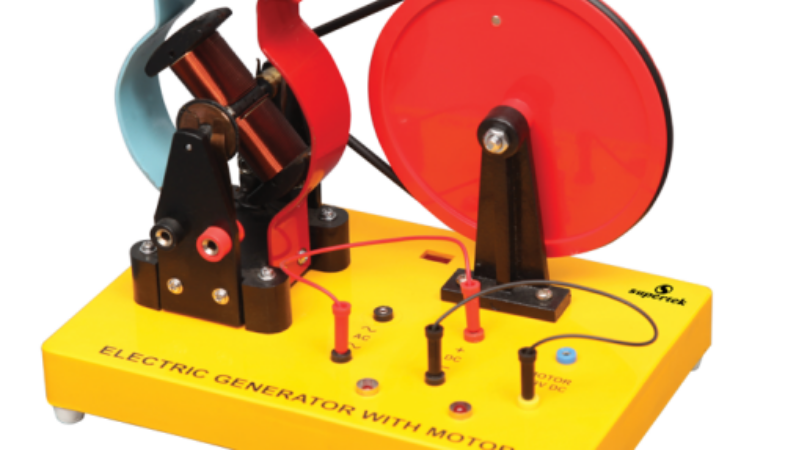

Dinamo de Demostración AC/DC (Corriente Alterna y Corriente Continua)
Este aparato permite mostrar la conversión de energía mecánica en energía eléctrica y como funciona los dinamos sencillos de Corriente Alterna y Corriente Continua.
Este dispositivo se encuentra montado sobre una base, que es capaz de generar Corriente Alterna y Corriente Continua simultáneamente como lo indica el encendido de la bombilla presente en la base.
Se compone de una estructura de dos polos enrollada de alambre de cobre esmaltado, donde una bobina aislada se monta en el eje apoyado en patas de plástico moldeado a cada lado y se coloca entre dos tiras de hierro curvadas. El eje lleva un conmutador de anillo partido en un lado para salida de Corriente Continua y un conmutador de anillo deslizante en el otro lado para salida de Corriente Alterna, que está disponible a través de enchufes montados en los lados respectivos y seleccionable a través de un interruptor deslizante.
Un imán permanente situado en la parte superior de las tiras metálicas genera el campo magnético. El aparato se compone finalmente de una polea de accionamiento manual conectada al soporte de la bobina mediante una correa de goma.
