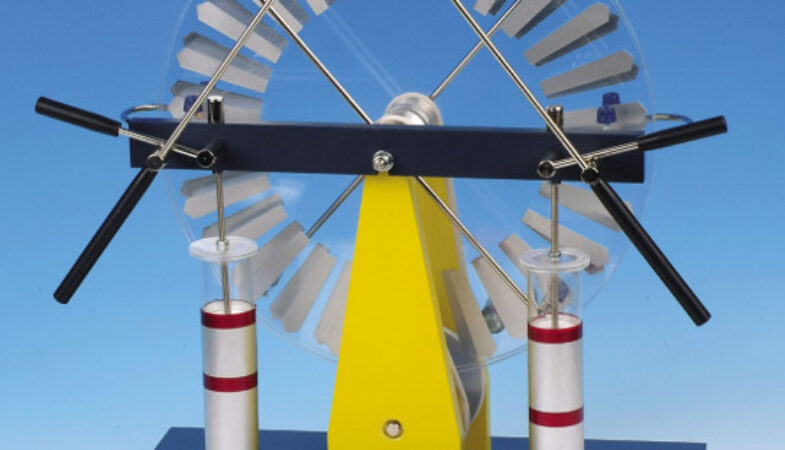

Máquina de Wimshurst
La máquina de Wimshurst, inventada por James Wimshurst, es un dispositivo que usa inducción electrostática para producir un potencial eléctrico entre dos electrodos.
La máquina de Wimshurst comienza con una pequeña carga en una de las placas conductoras. Esta carga generalmente proviene del medio ambiente, por lo que los discos no serán perfectamente neutrales. Si no hubiera ninguna carga para empezar, esta máquina no haría nada, ya que necesita una carga para inducir una carga. Esta carga puede ser positiva o negativa.
A medida que la rueda gira, la carga positiva se moverá hacia el cepillo de doble punta en el otro disco. Cuando se alinea con este cepillo, inducirá una carga negativa en la placa conductora directamente enfrente de ella en el otro disco. Esta carga negativa, a su vez, hará que aparezca una carga positiva en la placa en el otro extremo del cepillo.
A medida que los discos continúan girando, la carga positiva original llegará a los peines colectores en un lado y luego se almacenará en el capacitor de jarra de Leyden. Mientras tanto, las cargas positivas y negativas del otro disco girarán en la otra dirección. Cuando se alinean con el cepillo de doble punta en el disco opuesto, inducirán una carga positiva y negativa en las placas conductoras frente a ellos.
Esas nuevas cargas rotarán hasta que se alineen con el otro cepillo de doble punta, induciendo más cargas, ya que las otras llegan a los peines recolectores y se almacenan. Este ciclo continúa, con más y más cargas siendo inducidas, y luego almacenadas, hasta que se descarga en forma de chispa. Entonces todo el ciclo se repite.
